Lage staalplaat- betonvloeren
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat
Bevestigingsmiddelen lage staalplaat- betonvloeren
Bevestiging
Bevestigingsmiddelen
Op staal
Schietnagels:
Hilti X-ENP-19 L15 met patroon rood 6.8*18 of gelijkwaardig
Zelftappende schroeven:
tot 11 mm SFS SD14 – 5.5*32 of gelijkwaardig
tot 17 mm SFS TDC-T – 6.3*38 of gelijkwaardig
Hilti X-ENP-19 L15 met patroon rood 6.8*18 of gelijkwaardig
Zelftappende schroeven:
tot 11 mm SFS SD14 – 5.5*32 of gelijkwaardig
tot 17 mm SFS TDC-T – 6.3*38 of gelijkwaardig
Op steen of metselwerk
Afhankelijk van type steen of metselwerk – op advies van leveranciers
Zijoverlappen onderling
Parkers 4.2*13 mm
Hoeveelheid bevestigingsmiddelen

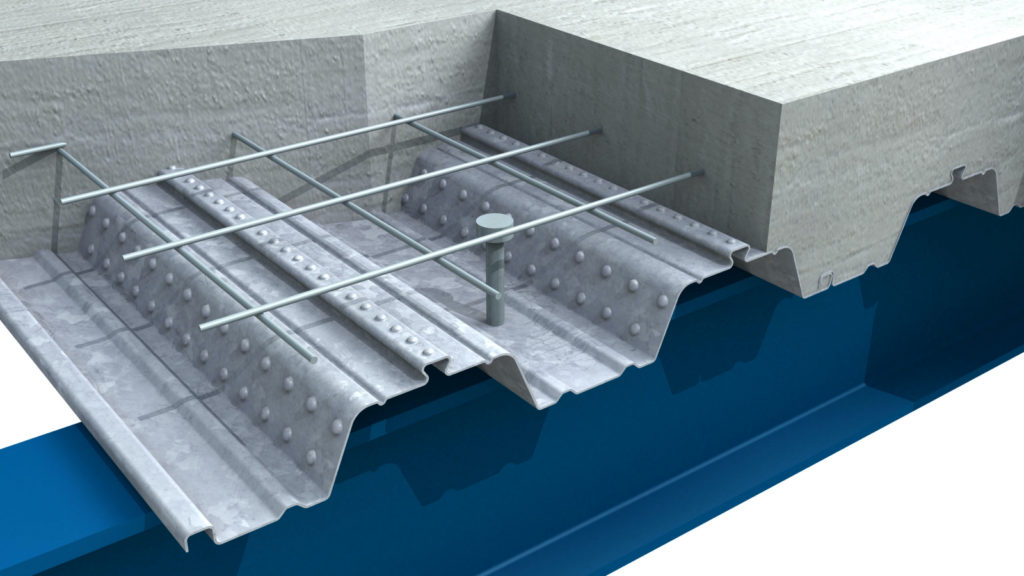

ComFlor 46
ComFlor 51+
ComFlor 75/95
ComFlor 100
Op elk steunpunt
1 in elk dal = 4 per plaat
1 in elk dal = 4 per plaat
1 in elk dal = 2 per plaat
1 in elk dal = 3 per plaat
Totaal 1-velds plaat 1)
8 per plaat
8 per plaat
4 per plaat
6 per plaat
Totaal 2-velds plaat 1)
12 per plaat
12 per plaat
6 per plaat
9 per plaat
Stuiknaad of overlap bij oplegging
Overlap min. 40 mm
Stuiknaad + tape
Stuiknaad + tape
Overlap min. 40 mm
Zijoverlap
h.o.h. 500mm 2,2 per m2
h.o.h. 500mm 2,2 per m2
h.o.h. 500mm 3,3 per m2
h.o.h. 500mm 2,9 per m2
Oplegging langszijde
h.o.h. 500mm
h.o.h. 500mm
h.o.h. 500mm
h.o.h. 500mm
1) Bij overlap boven opleggingen reductie aantal bevestigingsmiddelen mogelijk
Bevestiging lage staalplaat-betonvloeren
Hoge staalplaat- betonvloeren
Lorem ipsum dolor sit amet, consectetur adipisicing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua. Ut enim ad minim veniam, quis nostrud exercitation ullamco laboris nisi ut aliquip ex ea commodo consequat. Duis aute irure dolor in reprehenderit in voluptate velit esse cillum dolore eu fugiat nulla pariatur. Excepteur sint occaecat
Bevestigingsmiddelen hoge staalplaat- betonvloeren
Bevestiging
Bevestigingsmiddelen
Op staal
Schietnagels:
Hilti X-ENP-19 L15 met patroon rood 6.8*18 of gelijkwaardig
Zelftappende schroeven:
tot 11 mm SFS SD14 – 5.5*32 of gelijkwaardig
tot 17 mm SFS TDC-T – 6.3*38 of gelijkwaardig
Hilti X-ENP-19 L15 met patroon rood 6.8*18 of gelijkwaardig
Zelftappende schroeven:
tot 11 mm SFS SD14 – 5.5*32 of gelijkwaardig
tot 17 mm SFS TDC-T – 6.3*38 of gelijkwaardig
Op steen of metselwerk
Afhankelijk van type steen of metselwerk – op advies van leveranciers
Zijoverlappen onderling
Parkers 4.2*13 mm
Hoeveelheid bevestigingsmiddelen
ComFlor 210
ComFlor 225
Afsluitprofielen
Op elke oplegging – in elk dal van elke staalplaat
1 in elk dal = 4 per 1.800 mm 2.2 per m1 oplegging
1 in elk dal = 4 per 1.800 mm 2.2 per m1 oplegging
Staalplaat
Op elk steunpunt
1 in elk dal 1.7 per m1 oplegging
1 in elk dal 1.7 per m1 oplegging
Zijoverlap
h.o.h. 350 mm 4.8 per m2
h.o.h. 500 mm 3.3 per m2
Langszijde vloerveld
h.o.h. 500 mm
h.o.h. 500 mm
Bevestiging lage staalplaat-betonvloeren
